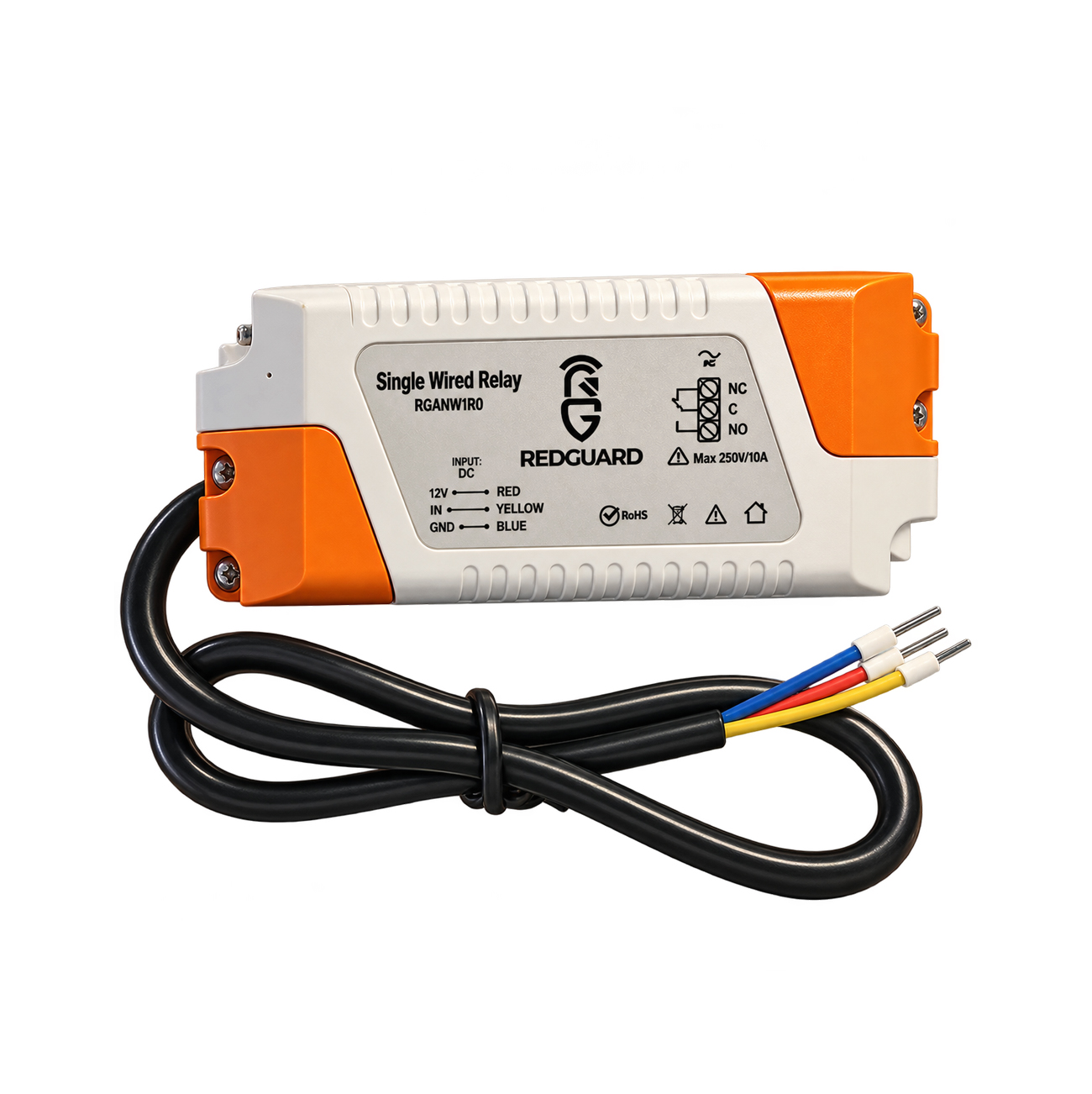

ماژول Single Wired Relay REDGUARD یک رابط کنترلی میان سیستم REDGUARD و تجهیزات الکتریکی است که امکان تبدیل یک فرمان کمولتاژ به قطع یا وصل یک مدار مجزا را فراهم میکند.
این ماژول با ورودی 12V DC کار میکند و از طریق ورودی فرمان IN کنترل میشود. در سمت خروجی نیز سه ترمینال NC، C و NO در اختیار نصاب قرار دارد تا متناسب با سناریوی موردنظر، وضعیت عادی مدار بهصورت باز یا بسته انتخاب شود.
کنترل تجهیزات با یک فرمان
وظیفه اصلی این ماژول ایجاد امکان کنترل تجهیزات خارجی توسط یک فرمان الکتریکی است. به این ترتیب میتوان خروجی کنترلی سیستم را برای فرمان دادن به تجهیزات مختلف مورد استفاده قرار داد، بدون اینکه مدار فرمان مستقیماً بار مصرفکننده را تحمل کند.
وجود کنتاکتهای مستقل رله باعث میشود ماژول در سناریوهای متنوعی مانند کنترل روشنایی، تجهیزات جانبی، فعالسازی یک مدار خارجی یا ارسال کنتاکت فرمان به تجهیزات دیگر قابل استفاده باشد؛ مشروط به رعایت مشخصات الکتریکی دستگاه متصل.
خروجی NO و NC
خروجی رله سه اتصال در اختیار نصاب قرار میدهد:
C (Common) ترمینال مشترک رله است.
NO (Normally Open) در حالت عادی نسبت به C باز است و با فعالشدن رله بسته میشود.
NC (Normally Closed) در حالت عادی نسبت به C بسته است و با فعالشدن رله باز میشود.
بنابراین میتوان رفتار خروجی را متناسب با نیاز پروژه و نوع تجهیز متصل انتخاب کرد.
اتصال ساده سهسیم
در سمت ورودی، ماژول از سه سیم برای تغذیه و دریافت فرمان استفاده میکند:
| سیم | عملکرد |
|---|---|
| قرمز (RED) | +12V DC |
| زرد (YELLOW) | IN – ورودی فرمان |
| آبی (BLUE) | GND |
این ساختار، اتصال ماژول به مدار فرمان را ساده میکند و در سمت دیگر، ترمینالهای پیچی NC / C / NO امکان اتصال مدار خروجی را فراهم میکنند.
